由于mSATA接口規范在制定之時，之前主要廣泛應用于筆記本電腦主板，安裝如無線網卡， 固態硬盤等設備。不過今年臺式機主板也開始支持MSATA固態硬盤接口了，只是用戶鮮少接觸，不少人并不知道這種接口規范的存在，更別提如何安裝使用，隨著固態硬盤技術成熟，未來固態硬盤在我們電腦中也將逐漸普及起來，因此電腦愛好者還是一起跟隨小編看看如何安裝迷你固態硬盤吧。
其實mSATA接口的固態硬盤使用其實并不難，mSATA接口規范的 SSD固態硬盤安裝甚至只需三步就能完成，詳情如下：

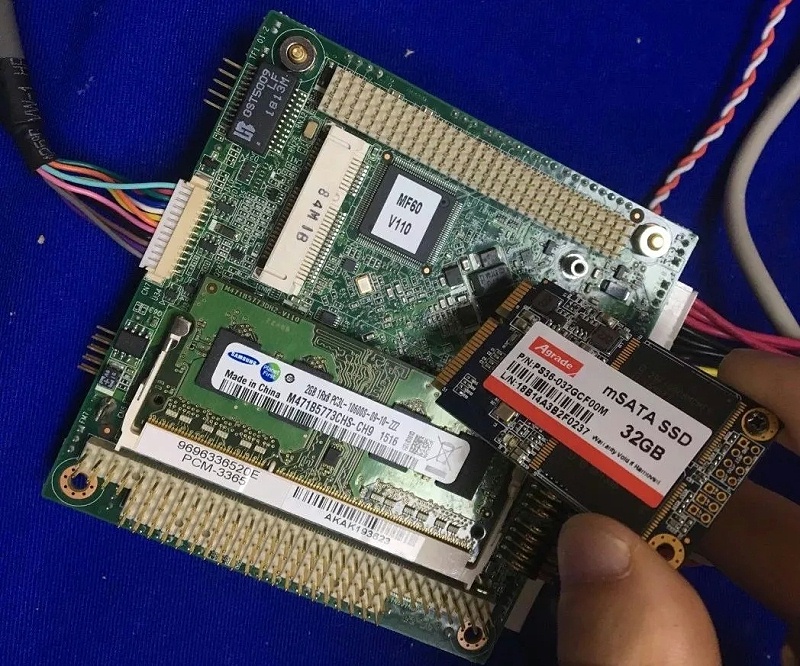

步驟一、首先找到主板中的對應接口（主要今年的一些新主板才有，購買的時候一定要留意與咨詢清楚），然后將mSATA SSD固態硬盤呈45°角插入mSATA接口，如下圖：
將固態硬盤呈45°角插入mSATA接口

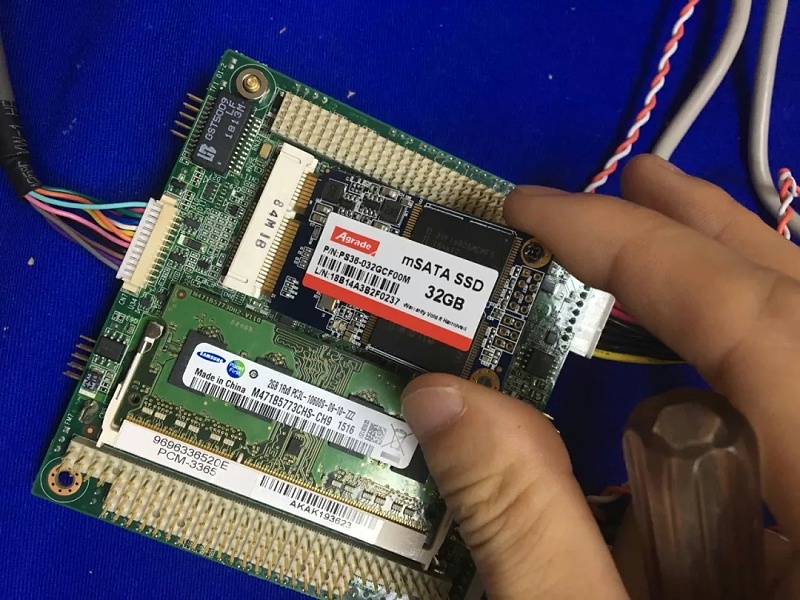

步驟二、將mSATA SSD固態硬盤輕輕往下下壓，使硬盤金手指與接口觸角緊密接觸，如下圖：
插入主板對應接口后，往下壓迷你固態硬盤
步驟三、使用螺絲，將mSATA SSD固態硬盤固定在主板上即可
固定固態硬盤
迷你版整合更高的mSATA接口規范插槽，采用52pin板載主板設計，能將mini SSD固態硬盤直接安裝并固定在主板上，且安裝步驟簡單，僅需將mini SSD固態硬盤呈45°角插入mSATA接口，并將硬盤下壓固定在主板上即可完成安裝步驟，比之普通的2.5寸硬盤，在固定和連接線路上，省卻了諸多麻煩。
采用mSATA接口規范的mini SSD固態硬盤，體積更輕巧，使用更方便，同時在設計結構和運行原理依舊與普通的SSD固態硬盤一樣，采用電子存儲介質進行數據存儲和讀取，因此在性能上與普通的SSD固態硬盤一樣，同樣具備快速讀寫，性能比原始的機械硬盤高出2倍以上。
|

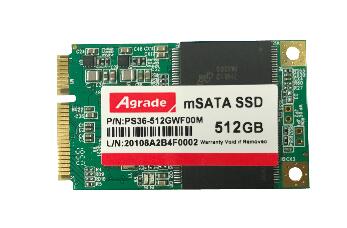

產品名稱 |
mSATA SSD |
|
型號 |
PS36 |
|
容量 |
SLC：4GB~64GB
|
|
特征 |
* MO-300A標準 |
|
* 重復循環檫寫次數：SLC(100000) MLC(3000) |
|
|
* SATAIII 6.0Gb/S標準 |
|
|
* 先進的損耗平衡功能(Wear leveling)和錯誤檢查糾正技術(ECC) |
|
|
* 支持 S.M.A.R.T 功能 |
|
|
沖擊/震動 |
1500/20 |
|
MTBF(h) |
2,000,000 |
|
工作電壓 |
3.3 V |
|
工作溫度 |
常溫：0℃ ~ 70℃ 寬溫：-40℃~85℃ |
|
存儲溫度 |
-55℃ ~95℃ |
|
最大讀寫速度 |
讀取速度：380MB/S 寫入速度：300MB/S |
|
外形尺寸 |
50.95mm(L)X30mm(W)x3.9mm(H)s |
|

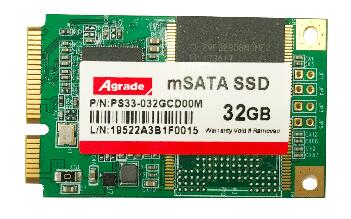

產品名稱 |
mSATA SSD |
|
型號 |
PS33 |
|
容量 |
SLC：128M~32GB MLC：4GB~128GB |
|
特征 |
* MO-300標準 |
|
* 重復循環檫寫次數：SLC(100000) MLC(3000) |
|
|
* SATAII 3.0Gb/S標準 |
|
|
* 先進的損耗平衡功能(Wear leveling)和錯誤檢查糾正技術(ECC) |
|
|
* 支持 S.M.A.R.T 功能 |
|
|
沖擊/震動 |
1500/20 |
|
MTBF(h) |
2,000,000 |
|
工作電壓 |
3.3 V |
|
工作溫度 |
常溫：0℃ ~ 70℃ 寬溫：-40℃~85℃ |
|
存儲溫度 |
-55℃ ~95℃ |
|
最大讀寫速度 |
讀取速度：230MB/S 寫入速度：150MB/S |
|
外形尺寸 |
50.95mm(L)X30mm(W)x3.9mm(H) |
|

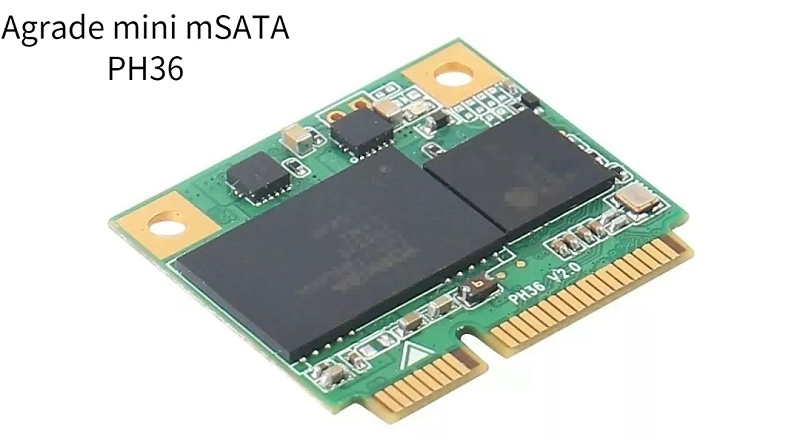

產品名稱 |
mini mSATA SSD |
|
型號 |
PH36 |
|
容量 |
SLC：4GB~32GB MLC：4GB~256GB |
|
特征 |
* MO-300B標準 |
|
* 重復循環檫寫次數：SLC(100000) MLC(3000) |
|
|
* SATAIII 6.0Gb/S標準 |
|
|
* 先進的損耗平衡功能(Wear leveling)和錯誤檢查糾正技術(ECC) |
|
|
* 支持 S.M.A.R.T 功能 |
|
|
沖擊/震動 |
1500/20 |
|
MTBF(h) |
2,000,000 |
|
工作電壓 |
3.3 V |
|
工作溫度 |
常溫：0℃ ~ 70℃ 寬溫：-40℃~85℃ |
|
存儲溫度 |
-55℃ ~95℃ |
|
最大讀寫速度 |
讀取速度：265MB/S 寫入速度：183MB/S |
|
外形尺寸 |
26.8mm(L)X29.85mm(W)x3.85mm(H) |
